Superposcion Parcial

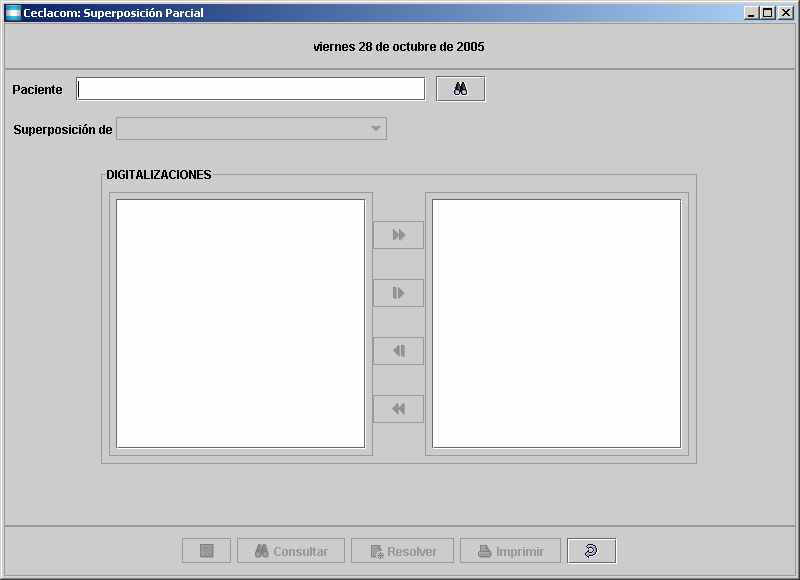

La superposición parcial disponible en esta versión es la de Ricketts Lateral, también conocida como Superposición por Areas:
El primer paso es individualizar el paciente sobre el cual se realizará la superposición. Para ello tenés que ingresar el apellido (o las primeras letras del mismo) y presionar el botón
. Aparecerá una lista con los pacientes cuyo apellido coincide con el que ingresaste.
Para seleccionar un paciente de la lista simplemente presioná el botón izquierdo del mouse sobre su nombre y luego sobre el botón
. Para cancelar la acción presioná el botón
.
Luego tenés que especificar qué tipo de superposición querés hacer:
Superposición de Ricketts
Para la superposición por áreas del Dr. Robert Ricketts se resuelve con digitalizaciones con el cefalograma de Ricketts resuelto previamente, pero sobre las que además, se han digitalizado contornos en el momento de la digitalización de los puntos. Por lo tanto si Ud. desea resolver una superposición parcial de Ricketts debe digitalizar los puntos y los contornos que se detallan a continuación. Si alguno de los contornos de la lista no ha sido digitalizado no se podrá resolver la superposición. Este último punto es muy importante por la siguiente razón, una vez resuelto el cefalograma de Ricketts, la digitalización (puntos y contornos) identificados no se pueden modificar ni tampoco se puede agregar uno nuevo por lo que se deberá rehacer la digitalización utilizando la opción Copia de digitalización de la pantalla de Datos de la Rx.
Lista de contornos necesarios para la Superposición por Areas de Ricketts:
- Frente
- Nariz
- Labio superior
- Labio inferior
- Mentón
- Contorno anterior del maxilar superior
- Contorno superior del maxilar superior
- Bóveda Palatina
- Incisivo central superior
- Primer Molar superior
- Borde posterior del mentón
- Borde inferior del mentón
- Borde anterior del mentón
- Incisivo central inferior
- Primer Molar inferior
Una vez que seleccionaste la superposición que vas a realizar, CECLACOM te presenta en el sector izquierdo del recuadro de "DIGITALIZACIONES" todos los estudios del paciente que fueron resueltos y guardados, acompañados de su número de identificación y la fecha del estudio.
En este momento tenés que elegir cuáles de estos estudios van a intervenir en la superposición. Para ello tenés que moverlos hacia la lista de la derecha utilizando los cuatro botones disponibles:
mueve todos los estudios disponibles a la lista de la derecha. Así, todos los estudios participarán de la superposición.
mueve todos los estudios a la lista de la izquierda. En este caso no hay superposición posible ya que ningún estudio está seleccionado.
mueve a la lista de la derecha aquellos estudios que se encuentren seleccionados en la lista de la izquierda.
mueve a la lista de la izquierda aquellos estudios que se encuentren seleccionados en la lista de la derecha.
Finalizada la selección de estudios, solo resta presionar el botón
para efectuar la superposición y presionar luego el botón
para hacer una previsualización de la misma y obtener una copia impresa.
Una vez resuelta una superposición ésta puede ser almacenada permanentemente presionando el botón
.
Por último, para volver al Menú Principal presioná el botón .
